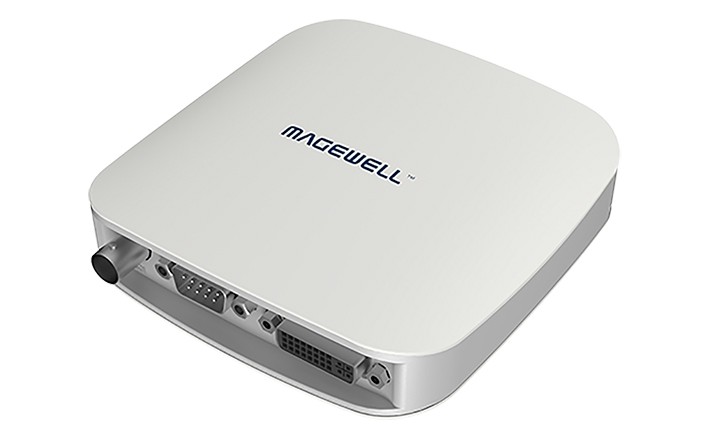

Placa de captura Magewell USB Capture AIO

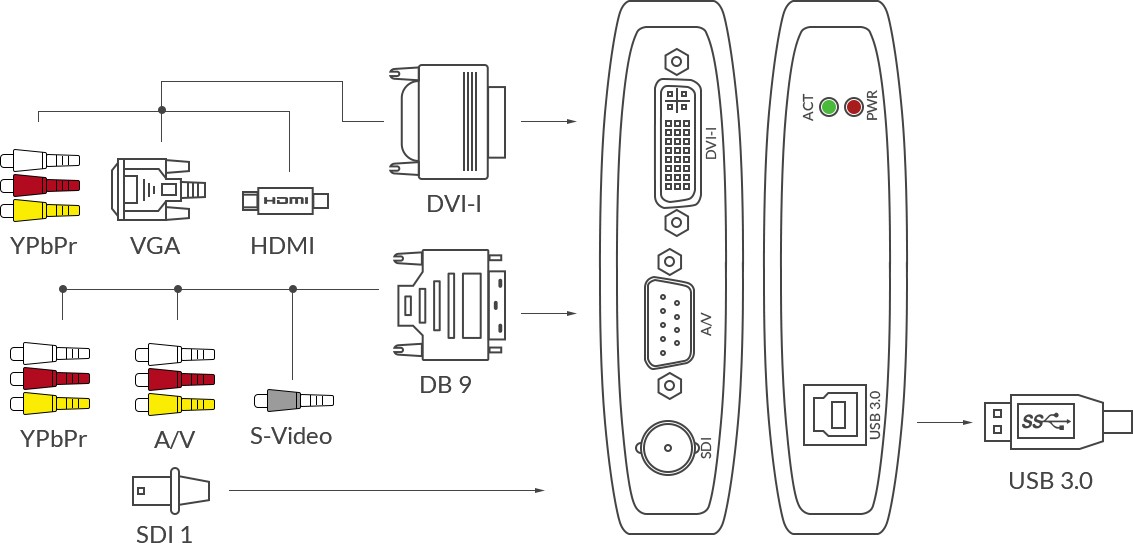

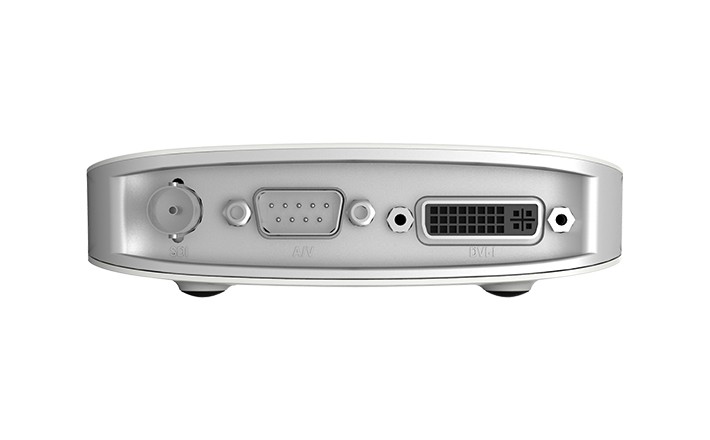

Interfață de intrare

• SDI x1
• DB9 x1
• DVI x1
• Suportă rezoluție de intrare de până la 2048 × 2160 pixeli

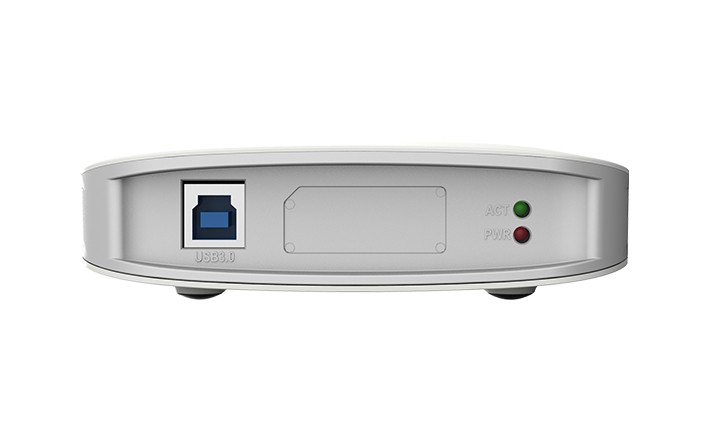

USB 3.0

Video Engine

• 8-bit video processing
• Deinterlace
• Cropping
• Color Adjustment
• Color Space Conversion
• Up/down Conversion
• Aspect Ratio Conversion
• Mirror and Flip

Detectarea automată a formatului semnalului de intrare

Caracteristici specifice VGA:

• ADC pe 12 biți
• Suport pentru formate de culoare RGB și YCbCr (YUV)
• Suport pentru „Sincronizare separată”, „Sincronizare compusă”, „Sincronizare pe verde” (SOG), „Sincronizare pe luminanță” (SOY)
• Suport pentru temporizări video DMT, CEA, CVT, GTF
• Semnalele de intrare cu o rată de pixel de până la 165 MHz sunt digitalizate cu eșantionare 1: 1
• Semnalele de intrare peste rata de pixel de 165 MHz pot fi digitalizate cu sub-eșantionare orizontală (rezultând pierderi de calitate a imaginii – NU se recomandă)
• Detectarea automată a formatelor de culoare RGB și YCbCr
• Reglare automată sau manuală a fazei de eșantionare
• Aliniere automată orizontală
• Suport pentru temporizări video personalizate
• Suport pentru rezoluții video personalizate pentru sincronizarea CVT / GTF

Caracteristici specifice HDMI:

• Receptor HDMI de 225 MHz
• Suport adaptator egalizator HDMI pentru cabluri cu lungimi de până la 30M
• Suport pentru EDID personalizat
• Suport pentru extragerea AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamf InfoFrames
• Suport complet de colorimetrie
• Suport pentru adâncimi de culoare de 8/10/12-biți
• Suport pentru RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2 eșantionare color
• Suport pentru fluxuri audio IEC60958 de până la 2 canale
• Suport pentru extragerea informațiilor de formare audio și a datelor despre starea canalului
• Suport pentru extragerea informațiilor de sincronizare video
• Suport pentru extragerea informațiilor de format 3D
• Suport pentru modul 3D Side-by-Side Half, Top-and-Bottom, Frame Packing

Caracteristici specifice SDI:

• până la 330m pentru semnale SD-SDI
• până la 190m pentru semnalele HD-SDI
• până la 150m pentru semnale 3G-SDI
• Suport pentru standardele SD / HD / 3Ga / 3Gb / 3Gb-DL / 3Gb-DS
• Suport pentru modul 2K (2048×1080)
• Suport pentru RGB 4: 4: 4, YCbCr 4: 4: 4, YCbCr 4: 2: 2 eșantionare color
• Suport pentru extragerea identificatorului de sarcină utilă SMPTE 352
• Suport pentru până la 2 canale audio (mono) la 48KHz
• Suport pentru extragerea informațiilor de formare audio și a datelor despre starea canalului
• Suport limitat pentru 3Gb-DS: numai primul flux poate fi capturat
• Suport limitat pentru captarea primului link de interfețe dual link:
• YCbCr 4: 2: 2 10-bit 1080p 50 / 59.94 / 60: capturat ca 1080i 50 / 59.94 / 60
• YCbCr 4: 4: 4 10 biți: capturat ca 4: 2: 2
• RGB 4: 4: 4: R / B sub-eșantionat
